单板嵌入式测试平台
SBS Mini Mate 单板嵌入式测试平台

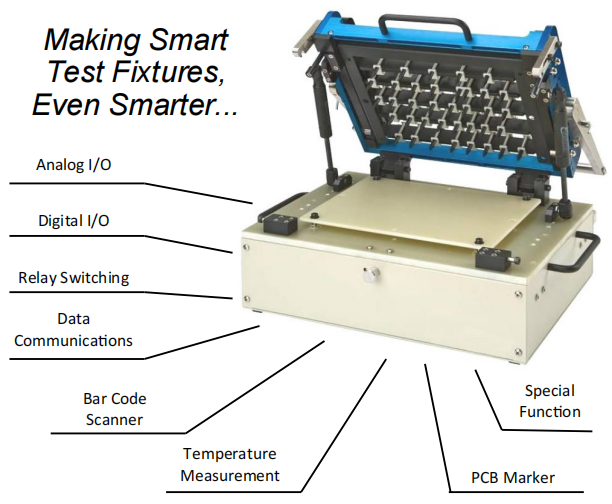

SBS = Single Board Solutions，也称Mini Mate / MM系列。SBS系列定位于超小型嵌入式测试模块：一个小型模块完成一个明确的测试或控制任务，将测试资源直接嵌入FCT治具、ICT系统或自动化设备内部。相比传统台式仪器，SBS体积更小、成本更低、更容易嵌入Fixture，并且具备模块化、易组合的特点。SBS不是独立小板卡的简单集合，多个Mini Mate模块可以组合，构成紧凑型FCT/ATE测试资源平台。
平台概览
- SBS = Single Board Solutions，也称Mini Mate / MM系列，定位于超小型嵌入式测试模块。
- 一个小型模块完成一个明确测试或控制任务，适合直接嵌入FCT治具、ICT系统或自动化设备。
- 相比传统台式仪器，SBS体积更小、成本更低、更容易嵌入Fixture，并且模块化、易组合。
- SBS与ETS不是竞争关系：ETS是标准模块化测试平台，SBS是更小型、更高集成度的单板测试模块。
- 多个Mini Mate模块可以组合，构成紧凑型FCT/ATE测试资源平台。
- SBS由OVERTON INSTRUMENTS (Oi)提供，昂特普负责中国市场相关产品和技术服务。
ETS vs SBS
| 对比项 | ETS | SBS |
|---|---|---|
| 全称 | Embedded Test Solutions | Single Board Solutions |
| 定位 | 标准模块化测试平台 | 更小型、更高集成度的单板测试模块 |
| 典型使用方式 | 构建较完整的嵌入式测试资源平台 | 将单一测试或控制功能嵌入治具、ICT系统或自动化设备内部 |
| 关系 | 面向标准模块化平台需求 | 面向空间紧凑和单功能嵌入需求；两者针对不同系统需求 |
模块分类导航
环境与传感模块
用于把湿度、温度、位置等现场环境或机构状态数据嵌入测试流程。
应用价值
适合环境测试、老化测试、治具位置检测、机构状态检测和自动化设备状态监控。
代表型号
通讯模块
用于在治具或自动化设备内部嵌入串口、RS485、RS422和USB扩展能力。
应用价值
适合DUT通信、工站设备联机、协议测试和小型自动化系统通信扩展。
代表型号
数字IO模块
用于DUT数字信号测试、Fixture控制、状态检测和自动化设备IO。
应用价值
DIO-MATE II支持不同电平数字IO；OPTO-MATE系列为8通道隔离数字IO模块。不同OPTO版本具体规格请参考数据手册或联系技术支持。
代表型号
继电器/开关模块
用于信号切换、DUT线路切换、测试资源切换、RF测试和大电流线路切换。
应用价值
适合把紧凑开关能力嵌入治具内部，减少外部仪器和线缆复杂度。
代表型号
模拟IO模块
用于模拟采集、传感器信号采集、DUT模拟量测试和可编程电压激励。
应用价值
DAQ-MATE提供8通道12-bit模拟数据采集；PVS-MATE提供单通道可编程电压源。
代表型号
专用功能模块
用于把PCBA测试后的物理标记动作集成到测试流程。
应用价值
BMM-MATE用于驱动Ingun或ECT类型的测试标记/钻孔机构；典型用途是在PCBA完成ICT/FCT测试并PASS后自动执行物理标记。
代表型号
快速选型
| 需求 | 推荐型号 |
|---|---|
| 湿度检测 | RHM-MATE |
| 位置检测 | RPM-MATE |
| K型热电偶 | TMM-MATE |
| RS232 | COM-MATE |
| 多电平RS232 | COM-MATE II |
| RS485 | COM-MATE/485 |
| RS422 | COM-MATE/422 |
| USB扩展 | UHM-MATE |
| 数字IO | DIO-MATE II |
| 隔离数字IO | OPTO-MATE系列 |
| DPDT信号切换 | RELAY-MATE |
| 3GHz RF切换 | RELAY-MATE/RF |
| 10A大电流 | SWITCH-MATE/HC |
| 模拟采集 | DAQ-MATE |
| 可编程电压 | PVS-MATE |
| PCBA测试标记 | BMM-MATE |
典型FCT系统架构
SBS Mini Mate模块可以围绕Test Software和Test Controller组合，形成紧凑型FCT/ATE测试资源平台。
