自动测试测量模块
RS485自动测试测量模块系列
RS485自动测试测量模块系列面向测试工程师在FCT、ICT、自动化测试设备和工业自动化项目中的多通道测量、信号切换、治具控制和电流测试需求。系列包含M416 16路多路复用器、S424 24路继电器开关模组和A404 4路电流测量模组，可通过RS485通信进行模块化扩展，提供通讯协议、LabVIEW驱动和示例VI，帮助工程师完成“了解产品、比较型号、判断适用场景、联系咨询”的选型流程。
平台概览
- 面向自动化测试测量系统的模块化信号切换与测量产品系列
- 通过RS485通信实现多模块扩展和分布式控制
- M416用于多通道电压、电阻等电参数测量，可支持二线制与四线制测量架构
- S424用于小信号切换、测试资源切换和自动化设备控制，并集成4路隔离数字输入
- A404用于多通道电流测量，通过专用电流测量切换结构简化测试系统设计
- 提供通讯协议、LabVIEW驱动和示例VI，便于集成到FCT和自动化测试系统
核心型号
M416 — 16路多路复用器
用于自动测试测量系统中的多通道电压、电阻等电参数测量。
典型架构为DMM连接M416，再由M416切换到16个DUT测量通道。应用方式类似Keysight 34970/34901类型的多通道测量架构，但通过RS485提供更灵活的模块化扩展能力。支持二线制与四线制测量。
DMM ↓ M416 ↓ 16个DUT测量通道
技术参数
| 型号 | M416 |
|---|---|
| 尺寸 | 110 × 110 mm |
| 安装 | 4个安装孔，孔径4 mm |
| 通讯 | RS485，MAX485收发芯片 |
| 通道 | 单板16路 |
| 地址 | 4位地址线 |
| 最大扩展 | 16组 |
| 最大测量通道 | 16 × 16 = 256路 |
| 供电 | 9~30VDC |
| 继电器 | Omron G5V-2-H-5V |
| 连接器 | 5.08 mm孔距 |
| 软件 | 提供通讯协议、LabVIEW驱动、示例VI |
典型应用

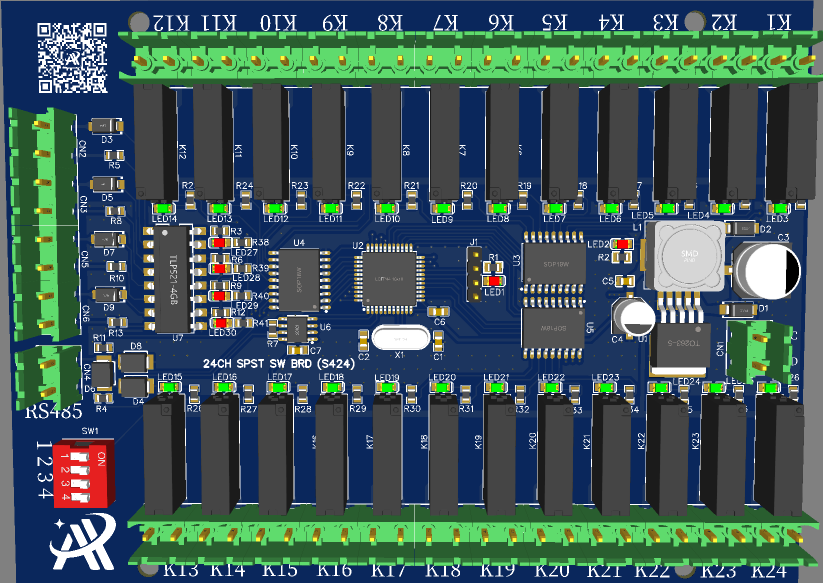

S424 — 24路继电器开关模组
用于自动测试系统中的小信号切换、测试资源切换和自动化设备控制。
S424除24路继电器之外，还集成4路隔离数字输入。数字输入可用于光栅、按钮、传感器、到位检测和自动测试治具状态检测。产品定位可参考Keysight 34970/34903类型的开关应用，但S424额外集成4路隔离数字输入。
技术参数
| 型号 | S424 |
|---|---|
| 尺寸 | 110 × 149 mm |
| 安装 | 4个安装孔，孔径4 mm |
| 通讯 | RS485，MAX485收发芯片 |
| 继电器 | 24路 |
| 数字输入 | 4路隔离数字输入，支持宽电压范围 |
| 地址 | 4位地址 |
| 最大扩展 | 16组 |
| 最大继电器 | 24 × 16 = 384路 |
| 最大数字输入 | 4 × 16 = 64路 |
| 供电 | 9~30VDC |
| 继电器 | Panasonic APAN3105 |
| 连接器 | 5.08 mm孔距 |
| 软件 | 通讯协议、LabVIEW驱动、示例VI |
| 支持 | 继电器单控、继电器组控、数字输入状态读取 |
典型应用

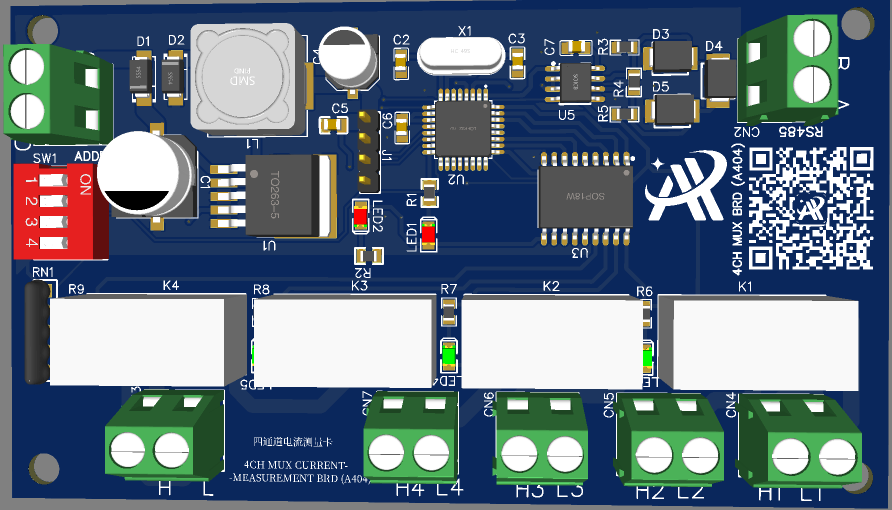

A404 — 4路电流测量模组
用于自动测试系统中的多通道电流测量。
电流测量需要将电流表串联进入被测回路。如果使用普通继电器板完成多通道电流测量，系统线路会非常复杂。A404通过专用电流测量切换结构，简化多通道电流测试系统设计。
注意：多通道电流测量需要根据实际测试回路配置额外开关，不能简单并联。
技术参数
| 型号 | A404 |
|---|---|
| 尺寸 | 110 × 63 mm |
| 安装 | 4个安装孔，孔径4 mm |
| 通讯 | RS485，MAX485收发芯片 |
| 通道 | 4路 |
| 地址 | 4位地址 |
| 最大扩展 | 16组 |
| 最大电流测量通道架构 | 最多64路电流测量通道架构 |
| 供电 | 9~30VDC |
| 继电器 | Omron G5V-2-H-5V |
| 连接器 | 5.08 mm孔距 |
| 软件 | 通讯协议、LabVIEW驱动、示例VI |
| 支持定制 | 8通道、16通道、32通道 |
典型应用
快速选型
| 需求 | 推荐型号 |
|---|---|
| 多路电压测量 | M416 |
| 多路电阻测量 | M416 |
| 二线/四线测量 | M416 |
| 多路信号切换 | S424 |
| 自动测试治具控制 | S424 |
| 光栅/按钮/传感器输入 | S424 |
| 多路电流测量 | A404 |
| DUT工作电流测试 | A404 |
| 完整FCT测试系统 | M416 + S424 + A404 |
系统组合
三个模块可以组合使用，形成模块化自动测试测量平台。PC测试软件通过RS485总线连接M416、S424和A404，分别完成电压/电阻测量、信号/控制切换和电流测量，并最终连接到DUT。
软件与开放协议
模块系列提供开放通讯协议、LabVIEW驱动和示例VI，适合测试工程师集成到现有FCT软件、自动化测试平台或上位机程序中。营销页面仅展示简化协议帧，不展示完整底层协议。
支持能力
- 模块地址
- 通道控制
- 状态读取
- 型号识别
- S424组控
- S424数字输入读取
提供内容
- 通讯协议
- LabVIEW驱动
- 示例VI
